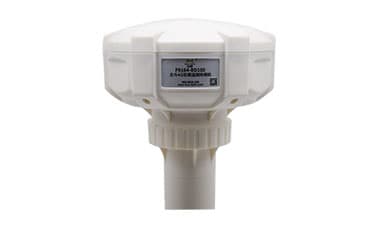

北斗通信终端机F9164-BD100
产品概述 F9164-BD100产品是北斗通信终端机。产品集北斗通信模块、4G全网通无线通信模块、以及 BD2 B1/GPS L1 小型化导航定位模块等于一体，BD 定位系统可向用户提供全天候、二十四小时服务。产品具有简短通信、快速定位、实时导航、精密授时等 4 大功能。 ☛符合北斗一号用户机数据接口要求 2.1 版 ☛符合北斗一号用户机数据接口要求 4.0 版 ☛ IP67防护等级
产品概述
F9164-BD100产品是北斗通信终端机。产品集北斗通信模块、4G全网通无线通信模块、以及 BD2 B1/GPS L1 小型化导航定位模块等于一体，BD 定位系统可向用户提供全天候、二十四小时服务。产品具有简短通信、快速定位、实时导航、精密授时等 4 大功能。
☛ 智能型数据通信终端，上电即可进入工作状态
☛ 提供卡箍安装方式，便于用户安装使用
☛ 4G全网通、北斗短报文通信
北斗通信终端机广泛应用于地质灾害、水文水资源、电力调度、救灾减灾、应急搜救、交通运输、森林防火、通信系统、海洋渔业、气象预报、测绘地理信息等领域。
☛符合北斗一号用户机数据接口要求 2.1 版
☛符合北斗一号用户机数据接口要求 4.0 版
☛ IP67防护等级：防尘、防水、防腐蚀，适应野外、海上、沙漠等恶劣环境；安装简便
☛ 高集成化，收发天线和RDSS模块集成一体☛ 智能型数据通信终端，上电即可进入工作状态
☛ 提供卡箍安装方式，便于用户安装使用
☛ 4G全网通、北斗短报文通信
北斗通信终端机广泛应用于地质灾害、水文水资源、电力调度、救灾减灾、应急搜救、交通运输、森林防火、通信系统、海洋渔业、气象预报、测绘地理信息等领域。
北斗参数
| 项目 | 内容 | ||
| 标准及频段 | RDSSS:2491.75±4.08MHz, L:1615.68±4.08MHz RNSS L1:1575.42±2MHz, B1:1561.098±2.046MHz | ||
| RDSS参数 | 接收信号灵敏度 | -127.6dBm | |
| 发射功率 | ≥39dBm | ||
| 载波抑制 | ≥30dBc | ||
| 调制相位误差 | ≤3° | ||
| 定位/通信 | 定位、通信成功率：≥99% | ||
| 定位精度 连续 24 小时)：≤100 米 | |||
| 锁定时间 | 冷启动首捕时间：≤2 s | 典型值 | |
| 失锁重捕时间：≤1 s | |||
| RNSS参数 | 输入频点 | BD2 B1 + GPS L1 | |
| 数据更新率 | ≥1Hz | ||
| 首次定位时间 | 冷启动时间：≤35s | ||
| 热启动时间：≤2s | |||
| 重捕获时间：≤2s | |||
| 定位 水平 | ≤5m | 开阔地 | |
| 精度 高程 | ≤10m | ||
| 测速精度 | ≤0.1m/s | ||
| 灵敏度 | -144dBm | ||
| -159dBm | |||
无线参数
| 项目 | 内容 |
| 标准及频段 | 支 持全 网 ：LTE FDD 、LTE TDD 、 EVDO 、WCDMA 、TD-SCDMA 、CDMA1X、GPRS/EDGE |
| 理论带宽 | LTE FDD：下行速率 100Mbps，上行速率 50Mbps LTE TDD：下行速率 61Mbps，上行速率 18Mbps DC-HSPA+：下行速率 42Mpbs，上行速率 5.76 Mbps TD-HSPA+：下行速率 4.2Mbps，上行速率 2.2Mbps EVDO Rev. A：下行速率 3.1Mbps，上行速率 1.8Mbps |
| 发射功率 | <23dBm |
| 接收灵敏度 | <-97dBm |
接口类型
| 项目 | 内容 |
| 串口 | 1 个 RS485 接口、1 个 RS232 接口参数如下： |
| 数据位：8 位（可选 5、6、7 位） | |
| 停止位：1 位（可选 1.5、2 位） | |
| 校验：无校验（可选偶校验、奇校验、SPACE 及 MARK 校验） | |
| 串口速率：110~230400bps | |
| SIM/UIM卡接口/ 北斗用户卡接口 | 2个标准的翻盖式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KVESD保护 |
| 应用接口 | 1路模拟量输入接口（12 位、支持 4-20mA 电流信号输入，可选 0-5V电压信号输入） |
| 1路12V或者5V输出（默认额定电源 12V/0.5A） | |
| 1路翻斗式雨量接口 | |
| 1路开关量输入接口或 1 路开关量出接口（与翻斗式雨量接口共用） | |
| 开关量输入接口（光隔离） | |
| 逻辑 0：湿节点 0-3VDC，或干节点导通 | |
| 逻辑 1：湿节点 5-30VDC，或干节点断开 | |
| 开关量输出接口（光隔离）(预留) | |
| 最大切换电压：30VDC | |
| 最大切换电流：50mA | |
| 最大切换功率：150mW |
供电
| 项目 | 内容 |
| 标准电源 | DC 12V/2A |
| 供电范围 | 12V～24V |
功耗
| 项目 | 内容 |
| 工作电流 | <130mA@12VDC |
| 休眠电流 | <8.3mA@12VDC |
物理特性
| 项目 | 内容 |
| 外壳 | 塑料外壳，保护等级 IP67 |
| 外形尺寸 | 500*140mm |
| 重量 | 约 850g (不包括天线、安装件及包装) |
其他参数
| 项目 | 内容 |
| 工作温度 | -30~+70℃ -22+158F) |
| 储存温度 | -40~+85℃（-40+121℉） |
| 相对湿度 | 95% 无凝结) |
